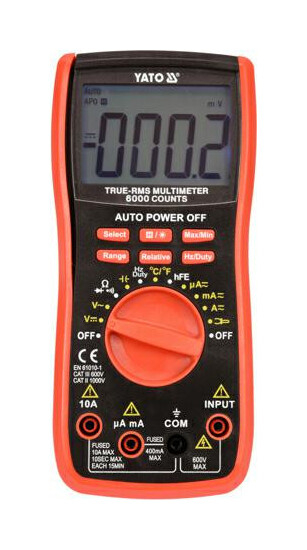

Yato Digitální multimetr YT-73085

Univerzální měřič YT-73085 s funkcí TRUE RMS a automatickým rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Jeho nepochybnou výhodou je kromě rychlosti provozu i možnost použití doplňkového příslušenství v podobě měřicích kleští, např. YT-73090 pro měření proudů s vysokými hodnotami.

ZÁKLADNÍ MĚŘENÍ

• měření střídavého napětí: AC 0-600V, TRUE RMS


• Měření DC napětí: DC 0-600V
• Měření střídavého proudu: AC 0-10A, TRUE RMS


• Měření stejnosměrného proudu: DC 0-10A
• měření odporu: 0-60MΩ
• test diody: I F 0,8mA, U R 3,3V
• test kontinuity: 0-100Ω

DOPLŇKOVÁ MĚŘENÍ

• měření kapacity kondenzátoru: 0-60mF
• měření frekvence: 0-10Mhz
• měření teploty: -40 až 1370 °C
• měření faktoru plnění: 0,1-99%
• Test tranzistoru hFe: 0-1000, odnímatelný měřicí adaptér

PŘESNOST MĚŘENÍ

Příklad stanovení přesnosti pro měření střídavého napětí. Výpočet pro výsledek měření: 235V

• Přesnost měření měřiče YT-73085 pro tento rozsah je: ± (1% + 8), rozlišení 0,1V
• výpočet chyby měření vzorec: (výsledek měření x 1 %) + 8 x rozlišení
• výpočet: (235 x 1 %) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V

Skutečný výsledek s přihlédnutím k chybě měření pro odečet 235V = 235 ± 3,15V

• výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,126V
• výsledek zohledňující chybu měření pro indikaci intenzity střídavého proudu: 8A = 8 ± 0,3A

Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.

VESTAVĚNÉ FUNKCE

• TRUE RMS - měřič s touto funkcí vypočítává skutečnou efektivní hodnotu střídavého napětí a proudu pro sinusové i nesinusové průběhy. Přístroj nejprve změří skutečnou hodnotu sinusovky v několika časových intervalech → poté provede druhou mocninu výsledků měření → sečte je → vypočítá průměr → a nakonec průměrný výsledek vezme druhou odmocninu. Výsledkem měření je skutečné efektivní napětí / proud, a to i pro deformovanou sinusoidu nebo obdélníkovou vlnu.
• AUTO - automatické nastavení měřícího rozsahu. Pokud měříte neznámé hodnoty ručním nastavováním rozsahu, provádějte měření postupně od největšího rozsahu až po rozsah poskytující nejpřesnější výsledek - jinak riskujete poškození zařízení. V případě multimetru s funkcí AUTO však stačí provést jedno měření a měřič automaticky najde optimální rozsah. Standardně se měřič spustí v režimu AUTO
• ROZSAH - ruční změna rozsahu měření. Užitečná funkce při kontrole mnoha stejných součástek se známou hodnotou, např. série rezistorů. Manuální nastavení rozsahu výrazně zkrátí dobu takových měření
• SELECT - změna režimu měření, např. změna z měření odporu na test diod nebo test kontinuity obvodu
• RELATIVNÍ - použití funkce během měření vynuluje displej a převezme hodnotu viditelnou před displejem jako referenční úroveň. Další měření ukáže rozdíl mezi naměřenou hodnotou a uloženou referenční hodnotou
• HZ / Duty - když je knoflík nastaven na měření frekvence, tlačítko změní nastavení na měření pracovního cyklu / pracovního cyklu
• DATA HOLD [H] - uložení aktuálně naměřené hodnoty na displej
• MAX / MIN - udržování na displeji maximální nebo minimální hodnoty aktuálního měření

DODATEČNÉ INFORMACE

• LCD displej, maximální zobrazený výsledek: 5999
• podsvícení obrazovky
• akustický signál při testu průchodnosti obvodu pro odpor pod 50 Ω
• testy diod a kontinuity lze aktivovat samostatně
• sada obsahuje měřicí sondy, sondu pro měření teploty, adaptér pro test tranzistoru
• konstrukce s ochranou proti přetížení
• pouzdro z ABS plastu + tzv pouzdro, tedy pryžové pouzdro, které chrání měřidlo proti mechanickému poškození
• Magnetický závěs umožňuje připevnit měřič na kovový povrch, jako je kapota auta.
• automatické vypnutí měřiče po 15 minutách
• indikátor slabé baterie
• napájení: 9V baterie (6F22)

• Váha (gr):650
